應用領域：

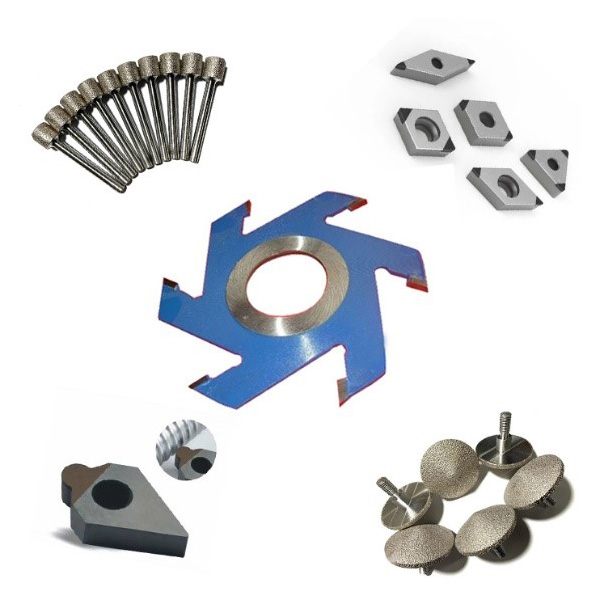

金剛石真空釬焊，不銹鋼真空釬焊，鈦合金真空釬焊，硬質合金及PCD刀具釬焊等高真空釬焊
主要特征：
1、效率高、無污染、低能耗、低噪音
2、加熱區尺寸：200*200*200mm（L*W*H）。溫度：≤1300℃。 ******真空度：5.0*10-4Pa。

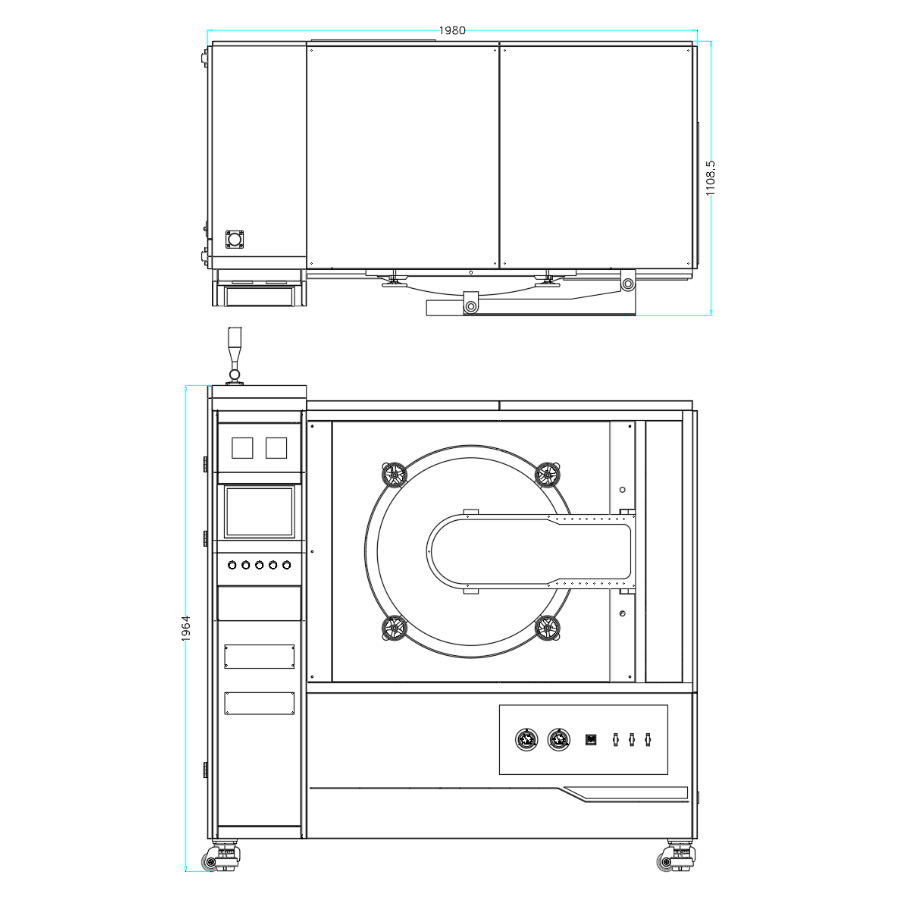

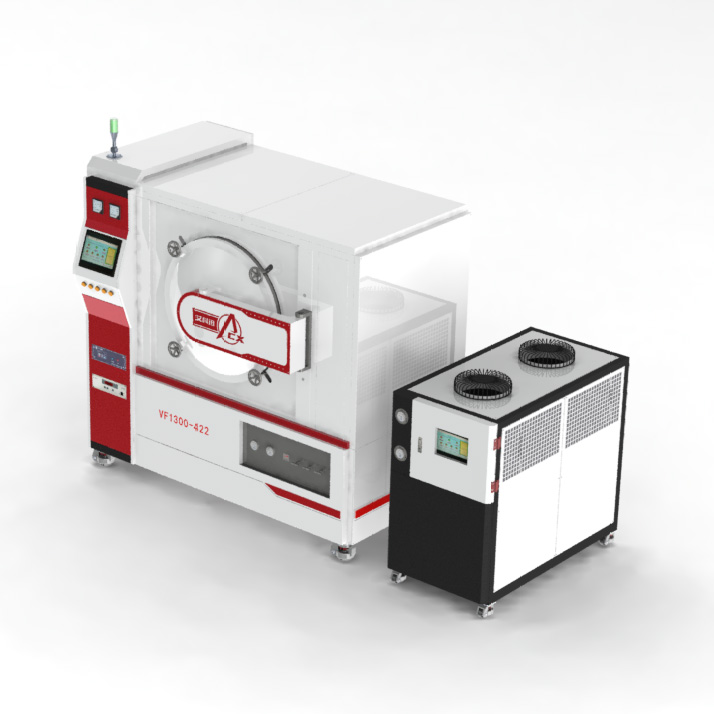

3、真空釬焊爐，臥式，單室，爐體爐門采用雙層水冷，前開門結構。由爐體、加熱室、真空系統、充氣系統、水冷系統、電控、及供電系統組成。
4、采用圓筒形加熱室結構。鉬片加熱，鉬片均勻環繞在隔熱屏周圍，實現良好的溫度均勻性。
5、采用PID控制系統，30段升溫曲線，20組工藝配方，10英寸觸摸屏方便操作。
產品技術參數：
型號 | VF1300-222 |
******溫度 | 1300℃ |
使用溫度 | ≤1200℃ |
工作區尺寸 | 200*200*200mm（L*W*H） |
設備總功率 | 28 KW（含加熱系統、真空機組、制冷機） |
電源頻率 | 50Hz |
電源電壓 | 兩相 380 V（±10V） |
空氣開關 | 85A |
設備重量 | 1000 Kg |
占地面積 | 約5m2 長2100*深1060*高1700mm |
加熱區尺寸 | 410×390mm（L×?） |
加熱功率 | 22KW（實際功率可調） |
加熱元件 | 鉬片 |
隔熱組件 | 鉬+不銹鋼 |
溫度測量 | N型熱電偶 |
控溫精度 | ±1℃ |
升溫速率MAX | 由室溫升至1000℃小于90min（空爐）建議10℃/min，***快≤20℃/min |
加熱元件 | 鉬片 |
控制系統 | 采用PID智能控溫模塊設計，可編輯30段升溫曲線，存貯20組工藝配方組合PLC等實現超壓、超溫、過流等自動報警保護功能 |
真空配置 | 一臺復合分子泵FB-1200；一臺旋片機械泵BSV-30 |
******真空 | ≤5.0*10-4 Pa（空載、冷態、經凈化） |
工作真空 | ≤5.0*10-3Pa |
壓 升 率 | 1Pa/h（烘烤后、清潔、空載、冷態下） |
真空測量 | 復合真空計 ZDF5227A 測量范圍 1.0*105~1.0*10-5Pa |
