橡膠接頭系列

雙球體可曲撓橡膠接頭

GJQ(X)-SF型雙球體可曲撓橡膠接頭簡介GJQ(X)-SF型雙球體可曲撓橡膠接頭又稱作橡膠接頭，橡膠橡膠軟連接，橡膠膨脹節，橡膠伸縮節，橡膠減振器，彈力管道減震器，橡膠減震伸縮器，橡膠避震喉等。是一種高彈性，高氣密…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

我們是廠家直銷，有自己的生產鏈，支持加工定制，生產高、中、普通檔產品，支持按客戶要求加工定制橡膠接頭，耐酸堿、耐油、耐磨等橡膠接頭。雙球體，異徑橡膠接頭、翻邊橡膠接頭、卡箍橡膠接頭等。

（1）生產的產品供給各大工程，例如：安徽馬鋼、鐵嶺方眾閥門、河北天福重工閥門、渤海閥門集團、湖北黃麥嶺化工、徐州天一爐窯工程、上海寶徽機電、安徽康宇水電機械成套設備、自貢華高閥門等等。

（2）24小時熱銷電話：13253475755 QQ:2172152931不懂的地方，都可以咨詢我們，免費提供技術指導。

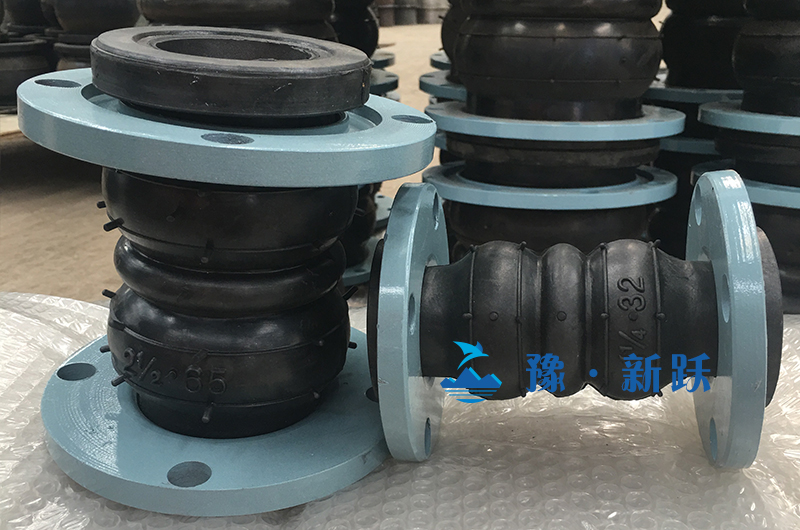

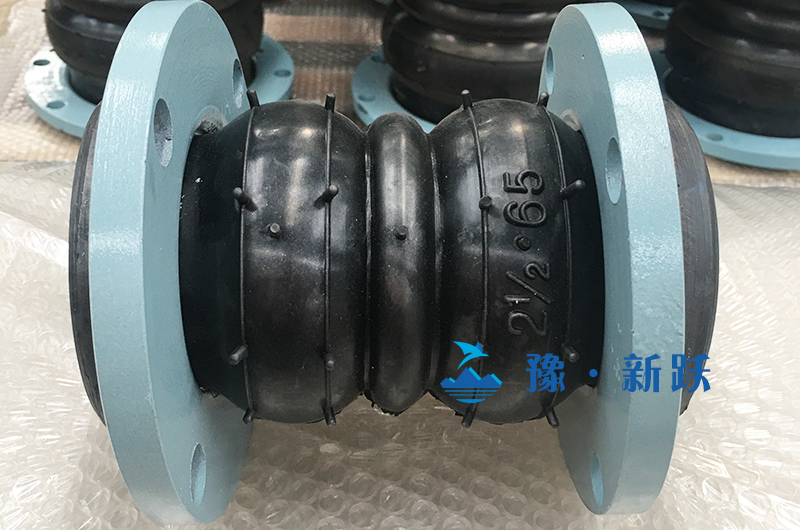

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

雙球體可曲撓橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等，它以獨特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。由于雙球體橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

產品別名：雙球體可曲撓橡膠接頭、雙球體橡膠接頭、雙球體橡膠軟連接

產品規格【DN40mm-DN600mm】

接頭顏色：黑色,實物顏色見商品展示圖片

適用范圍：酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等

接頭材質：環保型優質合成橡膠;產品環保無污染,不含鉛等有毒物.

減震等級：A級，減震性特佳

工作溫度：-40度至80度（還可加工耐高溫接頭）

產品優勢

雙球體可曲撓橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是我公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點�？蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
雙球體可曲撓橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。嚴格按照國際標準及原料質量要求，杜絕偷工減料現像，環保標準即產品原料不但需要新料，還需要環保級新料。

產品特點

雙球體可曲撓橡膠接頭產品安裝說明：

1、雙球體可曲撓橡膠接頭在管道施工時，必須讓其處于自然狀態，嚴禁超位移極限安裝。

2、當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。

3、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止產品在運行過程中失去穩定性。

4、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1-2000的法蘭。

5、管道必須有固定支撐或固定托架，固定托架的力必須大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。

6、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。

7、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。

8、當管道位移量大于等于接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。

9、高層給水或懸空給水，管道應固定在吊架、托架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大于管道軸向力)。

10、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。

產品示意圖

產品規格

可曲撓雙球橡膠接頭主要數據表

公稱通經		長度L mm	法蘭厚度b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	軸向位移mm		橫向位移 mm	偏轉角度 (a₁ +a₂ )
mm	英寸	長度L mm	法蘭厚度b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	伸長	壓縮	橫向位移 mm	偏轉角度 (a₁ +a₂ )
40	1½	165	18	4	18	110	10	20	20	30°
50	2	165	20	4	18	125	10	20	20	30°
65	2½	165	20	4	18	145	10	20	20	30°
80	3	180	20	8	18	160	10	20	20	30°
100	4	220	22	8	18	180	15	30	25	30°
125	5	225	22	8	18	210	15	30	25	30°
150	6	225	24	8	22	240	15	30	25	30°
200	8	320	24	8	22	295	20	40	30	30°
250	10	330	26	12	22	350	20	40	30	30°
300	12	330	26	12	22	400	20	40	30	30°
350	14	330	26	16	22	460	20	40	30	30°
400	16	330	26	16	26	515	20	40	30	30°
450	18	330	28	20	26	565	25	45	30	30°
500	20	340	28	20	26	620	25	45	30	30°
600	24	400	30	20	30	725	25	45	30	30°

注： 1.如介質為油，腐蝕性物質，工作環境溫度有特殊要求，訂貨時須說明。
2.法蘭連接符合BG4216.3～4216.5標準，上為附表。
